Montaje Mecánico HRSG en Ciclo Combinado Keadby 2 - 840 MW (UK)

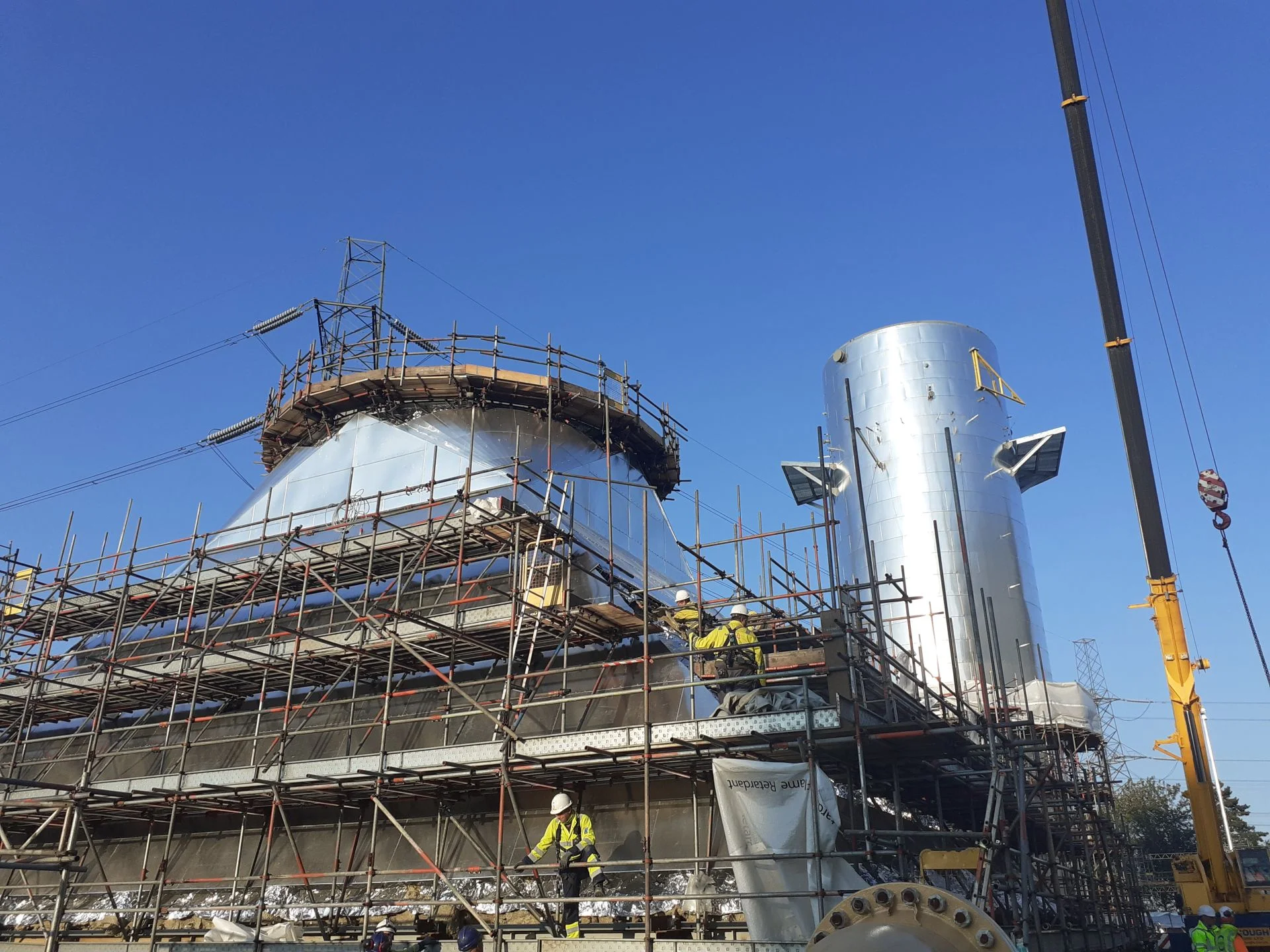

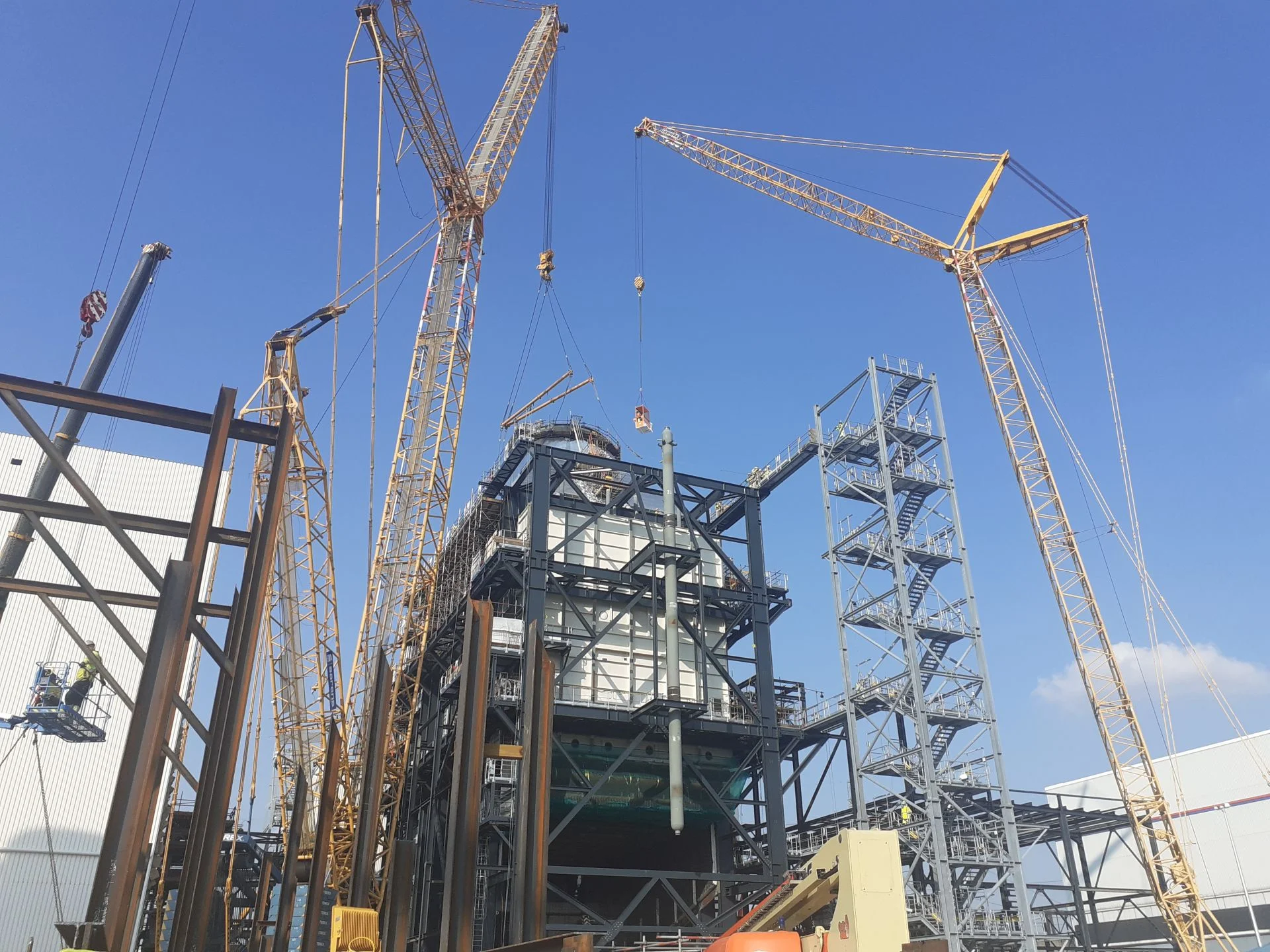

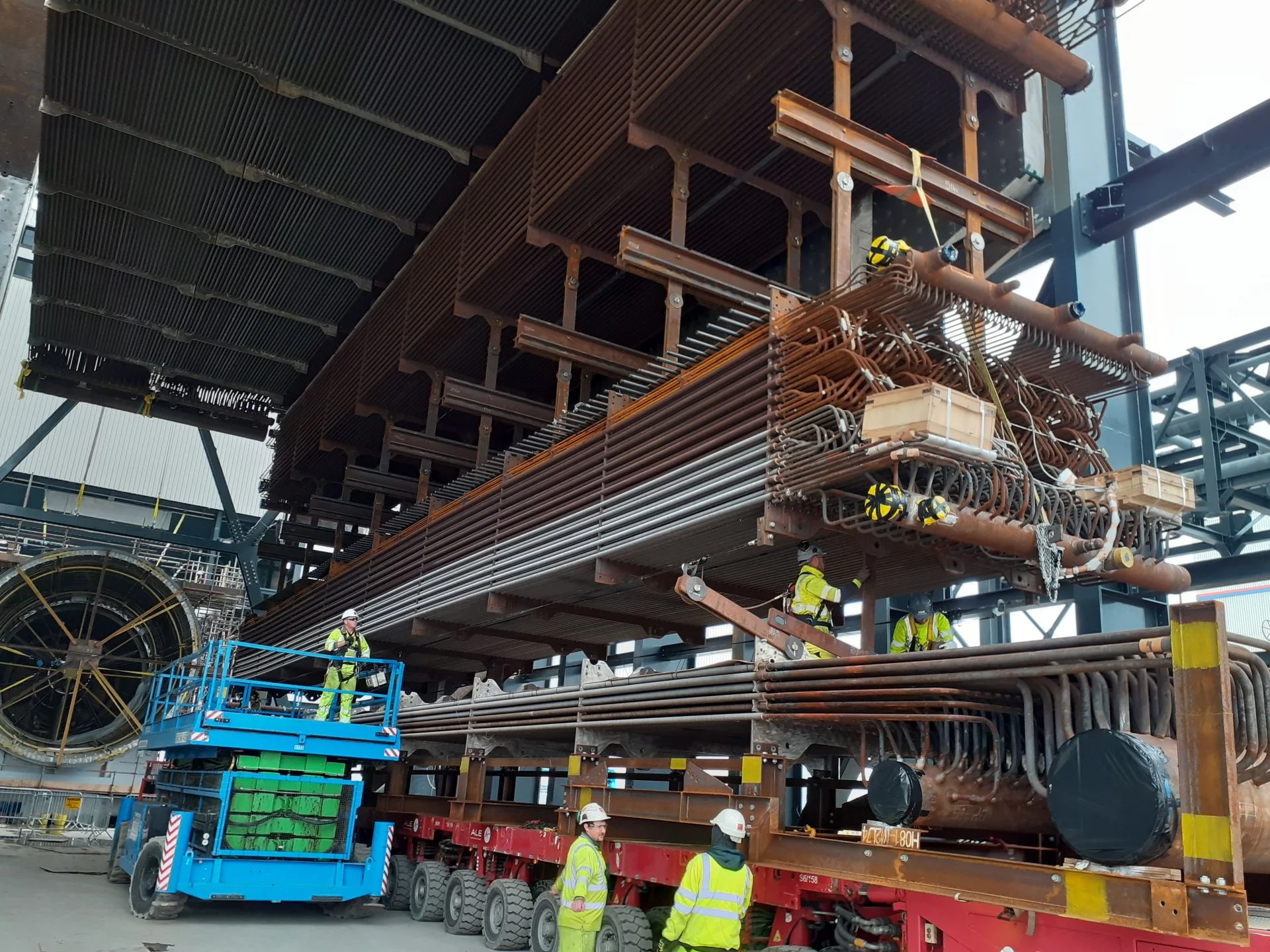

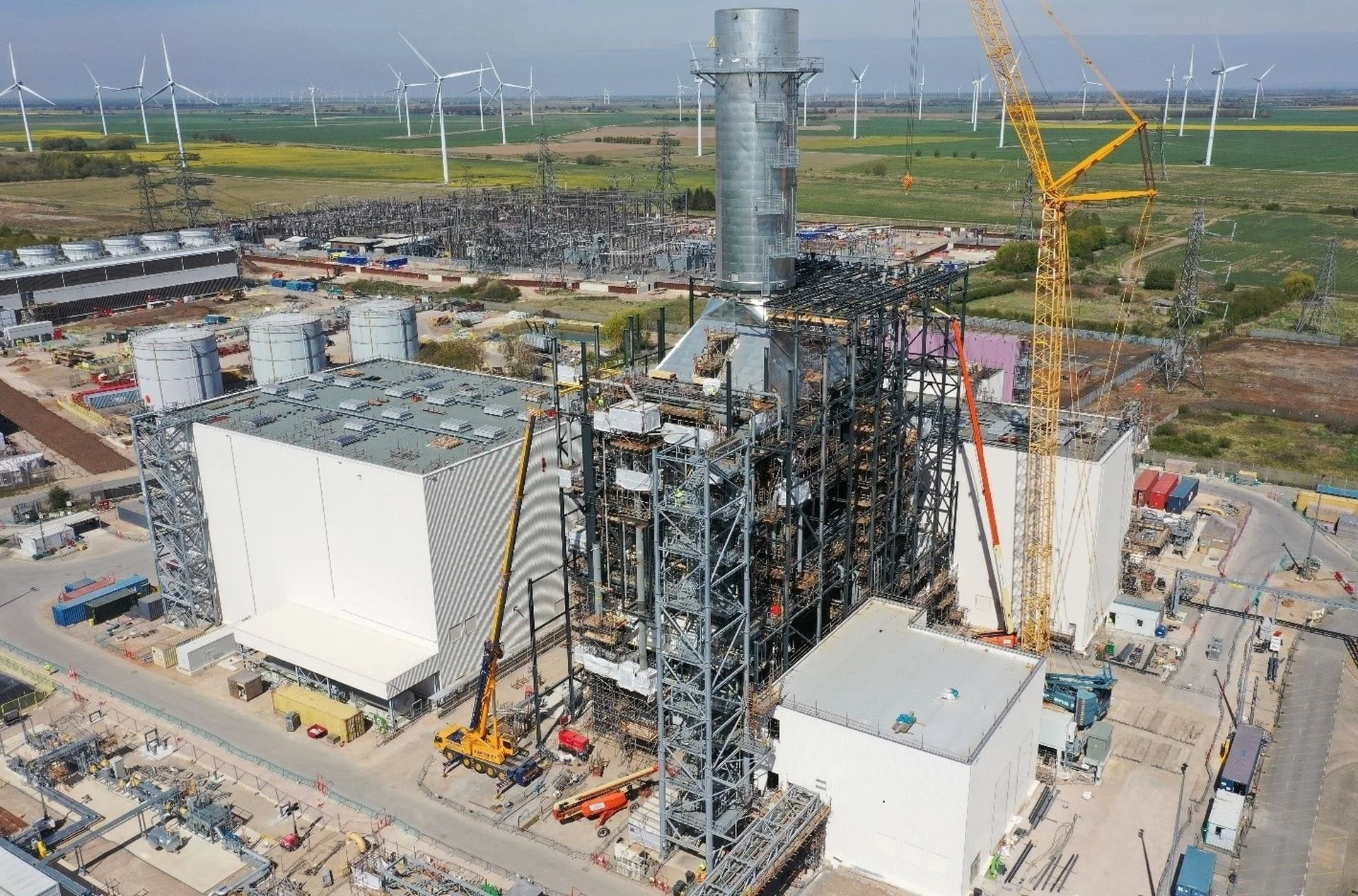

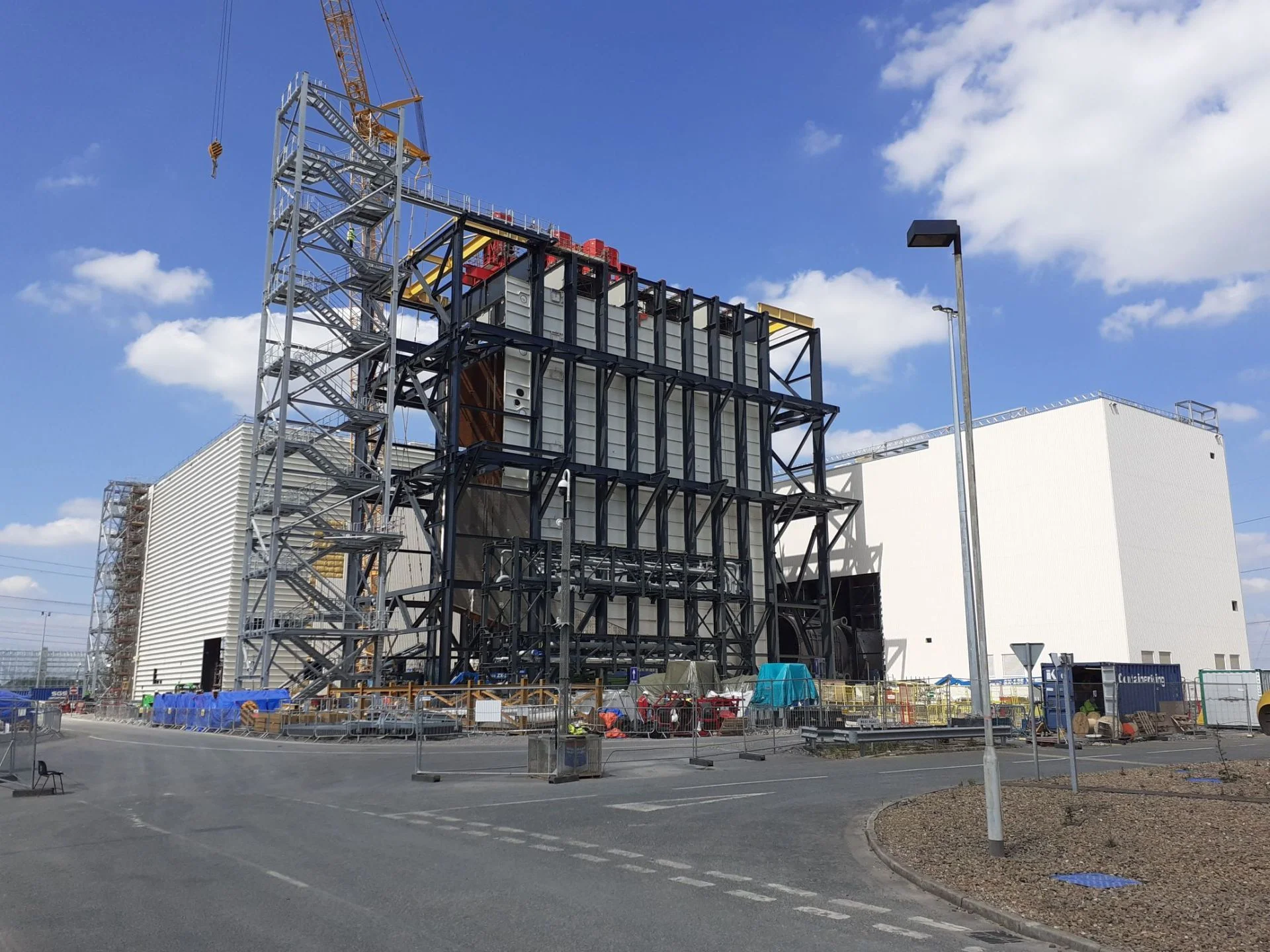

Planta de Ciclo Combinado a Gas - primera planta con Turbina de Gas Clase HL a 50 Hz en configuración 1*1 con una potencia total bruta de 840 MW y eficiencia > 63%. El trabajo consiste en el montaje de una Caldera de Recuperación de flujo de gas vertical tipo Benson con triple presión y sección de recalentamiento, equipada con sistemas AIG + SCR; instalación de estructuras metálicas externas y difusor de entrada (conexión entre GT y HRSG). La Planta dispone de una Turbina de Gas SIEMENS SGT5-9000HL, una turbina de vapor (ambos con sus correspondientes generadores) y una Caldera de Recuperación HRSG. La Caldera de Recuperación (VOTSG – Vertical Once Through Steam Generator) es de circulación natural y flujo vertical de gas, fabricada por Siemens HTT (antes NEM). Se compone de 24 módulos horizontales (6 en cada conjunto vertical), izados mediante sistemas de gatos hidráulicos. Los módulos están situados en una estructura metálica cerrada por paneles de carcasa fría. Dispone de 3 calderines (separador HP, IP y LP) correspondientes a las distintas fases del sistema de vapor. La caldera se completa con un conducto de salida y chimenea metálica de 75 metros.
