Trabajos en Instalaciones Eléctricas y en emplazamientos con riesgo de incendio y explosión

DEFINICIONES Y CONCEPTOS:

20. INSTRUCCIONES TÉCNICAS

20.1 Descargo y reposición de la tensión de una instalación

Este Procedimiento tiene por objeto establecer las pautas que se deben seguir para realizar el corte y la posterior reposición de la tensión de una instalación eléctrica, para poder realizar trabajos sin tensión, siendo de obligado cumplimiento para todo el personal dISASTUR habilitado para trabajos con riesgo eléctrico de acuerdo al RD 614/2001.

Caso general

Las operaciones y maniobras para dejar sin tensión una instalación antes de iniciar un trabajo sin tensión y las posteriores para la reposición de la misma una vez finalizado dicho trabajo, serán realizadas por un trabajador Autorizado, en el caso de instalaciones de BT, y por un trabajador Cualificado para TST/TPT, en el caso de instalaciones de AT. Dichas operaciones se realizarán siempre en presencia de un Recurso Preventivo (podrá ser el mismo que el trabajador Autorizado o Cualificado).Previamente al inicio del corte de tensión:

  • El responsable de planificar los trabajos (ver definiciones de Trabajador Autorizado y Trabajador Cualificado para TST/TPT, apartado de "Preparación de los trabajos en proximidad de instalaciones") realizará la identificación precisa de la zona y de los elementos de la instalación donde se va a realizar el trabajo. En AT esta operación se realizará en presencia del responsable, mando o jefe de la instalación por parte del Cliente y en BT dicha presencia es recomendable.
  • El responsable de los trabajos informará a los trabajadores involucrados en las operaciones y maniobras de corte o reposición de tensión de los riesgos y las medidas preventivas y de protección a aplicar, así como del contenido de la presente Instrucción Técnica. Se dejará constancia escrita de la información dada a los trabajadores.

El responsable de la instalación deberá dar su permiso, preferiblemente por escrito.

Supresión de la tensión (las cinco reglas de oro)

Supresión de la tensión (las cinco reglas de oro)

Operaciones por orden estricto de ejecución:

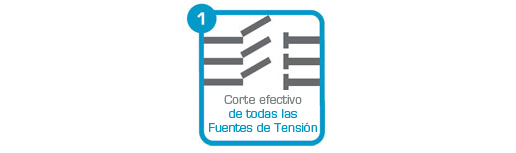

1ª. Desconectar

Consiste en aislar de todas las fuentes de alimentación la parte de la instalación en la que se va a trabajar. Para ello se abrirán todos los interruptores o interruptores automáticos y seccionadores mediante los cuales dicha instalación pueda conectarse a fuentes de alimentación conocidas. También pueden utilizarse para ello la extracción de fusibles y la apertura de los puentes empleados para unir distintos tramos de una línea o instalación eléctrica. Para garantizar el citado aislamiento eléctrico debe tenerse en cuenta lo siguiente:

  • La desconexión del conductor neutro, cuando exista, debe ser la última en realizarse (y la primera en efectuarse al realizar la conexión).
  • La instalación puede formar parte de un lazo, de modo que hay que desconectar ambos lados.
  • La instalación puede incluir condensadores, procediéndose entonces como se indica más adelante.
  • En las instalaciones de corriente continua destinadas a tracción eléctrica los motores pueden tener un funcionamiento reversible, actuando como generadores durante la frenada del sistema de tracción.

Cuando exista la posibilidad de que puedan conectarse a la instalación objeto de descargo otras fuentes de tensión pertenecientes a centros que utilizan la red como receptores, la empresa responsable de la línea de distribución se asegurará de que todas y cada una de dichas empresas conocen la necesidad de realizar la desconexión. Es recomendable disponer de las comunicaciones realizadas con este motivo.

Desconectar
