Travaux en Installations électriques et sur des sites exposés aux risques d’incendie et d’explosion
DéFINITIONS ET CONCEPTS:
20. INSTRUCTIONS TECHNIQUES
20.1 COUPURE ET RELANCE DE LA TENSION D’UNE INSTALLATION
Cette procédure a pour objet d’établir les règles à suivre lors d’une coupure puis d’une relance de la tension dans une installation électrique de sorte à pouvoir travailler hors tension; règles par ailleurs obligatoires pour tout le personnel du Groupe ISASTUR habilité aux travaux présentant des risques électriques, conformément au RD 614/2001.
Règle générale
Les opérations et manoeuvres visant à mettre hors tension une installation avant d’entamer un travail hors tension, puis à remettre l’installation sous tension au terme dudit travail, devront être réalisées par un Travailleur Autorisé dans le cas des installations de BT, et par un travailleur Qualifié dans le cas du THT/TPT dans les installations de HT. Ces opérations seront toujours réalisées en présence d’une Ressource Préventive (qui peut être le Travailleur Autorisé ou Qualifié lui-même). Avant de couper la tension:
- Le responsable de la planification des travaux (voir définitions de Travailleur Autorisé et de Travailleur Qualifié pour THT/TPT, chapitre "Préparation des travaux à proximité de installations") procèdera à l’identification précise de la zone et des éléments de l’installation où le travail va avoir lieu. En HT cette opération se fait en présence du responsable, supérieur direct ou chef de l’installation du côté du Client; cette présence est conseillée en BT.
- Le responsable des travaux informera les travailleurs concernés par les opérations et les manoeuvres de coupure ou de relance de la tension, sur les risques et les mesures préventives et de protection à appliquer, ainsi que sur le contenu de la présente Instruction Technique. Cette information fournie aux travailleurs devra être consignée par écrit.
Le responsable de l’installation devra donner son autorisation – par écrit de préférence-.
Suppression de la tension (les cinq règles d’or)
Ordre strict d’exécution des opérations:

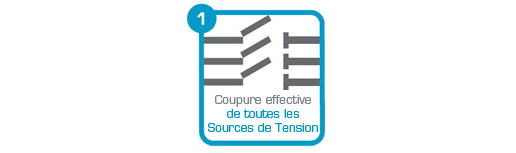

1ª. Déconnecter
Consiste à isoler la partie de l’installation dans laquelle l’on va travailler, de toutes les sources de tension. Pour ce faire, ouvrir tous les interrupteurs ou interrupteurs automatiques et les sectionneurs par lesquels cette installation peut être connectée à des sources d’alimentation connues. L’on peut également avoir recours à l’extraction de fusibles et à l’ouverture des passerelles servant à relier différents tronçons d’une ligne ou d’une installation électrique.
Pour garantir l’isolation électrique voulue, il faut tenir compte des éléments suivants:
- La déconnexion du conducteur neutre, quand il existe, doit se faire en tout dernier lieu (c’est la première connexion qui se fera ensuite, lors de la remise sous tension).
- L’installation peut faire partie d’une continuité, il faut donc déconnecter les deux côtés.
- L’installation peut compter des condensateurs, il faudra, dans cette hypothèse procéder comme indiqué ci-après.
- Dans les installations de courant continu destinées á la traction électrique, les moteurs peuvent avoir un fonctionnement réversible, et agir comme des générateurs pendant le freinage du système de traction.
mise hors tension et appartenant à des centres qui utilisent le réseau comme récepteurs, l’entreprise responsable de la ligne de distribution s’assurera que toutes et chacune d’entre ces entreprises est au courant de la déconnexion à effectuer. Il est conseillé de consigner le contenu des communications échangées sur le sujet.
